Подключение ТРК Dresser Wayne к системе управления АЗС GasKit

Рекомендуется разделить все ТРК на две группы и каждую группу подключить к отдельному COM-порту. Соединение ТРК Dresser Wayne в группу и ее подключение к компьютеру производится через кабель с разъемом DB9. Контакты ТРК находятся в монтажной коробке с наклейкой "LOW VOLTAGE JUNCTION BOX" (см. техническую документацию Dresser Wayne на ТРК соответствующей модели).

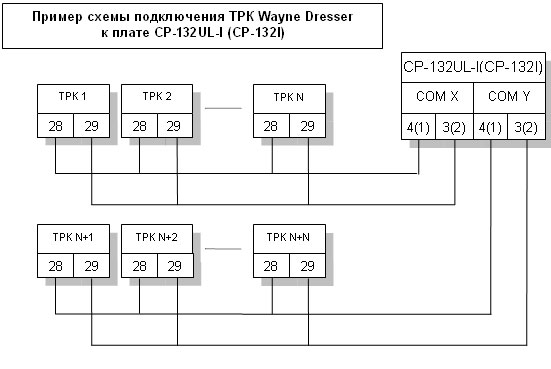

Схема соединения ТРК Dresser Wayne в группу и подключения к компьютеру представлена на рисунке:

Настройка ТРК Dresser Wayne для работы с системой управления АЗС GasKit

Для настройки ТРК Dresser Wayne надо переставить джампер (DIP8) в правое положение для переключения с "current loop" на "RS485" (см. техническую документацию Dresser Wayne на ТРК соответствующей модели). Затем необходимо выполнить программирование ТРК.

Программирование ТРК выполняется при помощи сервисной клавиатуры:

Последовательность действий для программирования ТРК:

1. Повесить все пистолеты на обеих сторонах ТРК.
2. Открыть крышку электронного блока ТРК.
3. Активизировать сервисную клавиатуру (переставить в правое положение переключатель, расположенный справа от электронной платы). Звуковой сигнал и появление на дисплее "Текущая продажа" двух мигающих линий будет означать, что ТРК готова к программированию.
4. Установить режим "On-line".

Последовательно нажать кнопки: "1", "Enter", на дисплее отобразится номер текущего режима. Нажимать кнопку "Enter" пока номер режима не станет 1, затем нажать кнопку "Clear".

5. Установить страну использования ТРК.

Последовательно нажать кнопки: "0", "Enter", на дисплее отобразится текущий номер страны. Нажимать кнопку "Enter" пока номер страны не станет 8, затем нажать кнопку "Clear".

6. Установить адреса для сторон А и В.

Последовательно нажать кнопки: "3", "Enter", на дисплее отобразится текущий адрес стороны А. Цифровыми кнопками набрать адрес стороны А (значение адреса должно быть от 1 до 24) и нажать кнопку "Enter". Нажать кнопку "Enter" еще раз для перехода к стороне В. Цифровыми кнопками набрать адрес стороны В (значение адреса должно быть от 1 до 24) и нажать кнопку "Enter". После установки адресов сторон ТРК нажать кнопку "Clear".
Внимание: Нельзя использовать одинаковые адреса для разных сторон и разных ТРК.

7. Ввести сервис-код для дальнейшей настройки ТРК.
   Цифровыми кнопками набрать 14 и нажать кнопку "Enter", затем цифровыми кнопками набрать 1207 и дважды нажать кнопку "Clear".
8. Установить тип ТРК.

Цифровыми кнопками набрать 20 и нажать кнопку "Enter", на дисплее отобразится текущий тип ТРК. Нажимать кнопку "Enter" пока на дисплее не появится нужный тип ТРК, затем нажать кнопку "Clear".

9. Установить протокол "RS485 Standart".

Цифровыми кнопками набрать 29 и нажать кнопку "Enter". Нажимать кнопку "Enter" пока на дисплее не отобразится значение параметра №17. Последовательно нажать кнопки: "1", "Enter" и "Clear".

10. Установить скорость связи.

Цифровыми кнопками набрать 29 и нажать кнопку "Enter". Нажимать кнопку "Enter" пока на дисплее не отобразится значение параметра №18. Последовательно нажать кнопки: "0", "Enter" и "Clear" (скорость связи будет установлена в 9600).

11. Выключить сервисную клавиатуру (переставить в левое положение переключатель, расположенный справа от электронной платы).
12. Закрыть крышку электронного блока ТРК.

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

1.

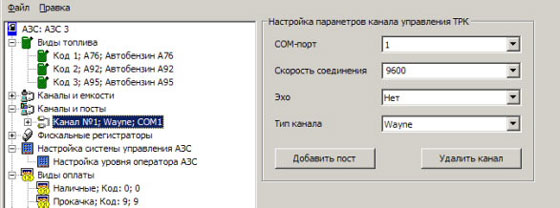

Для каналов управления ТРК:

• Номер COM-порта, к которому подключена ТРК (группа ТРК).
• Скорость соединения с ТРК (9600).
• Эхо отсутствует.
• Тип создаваемого канала "Wayne".

2.

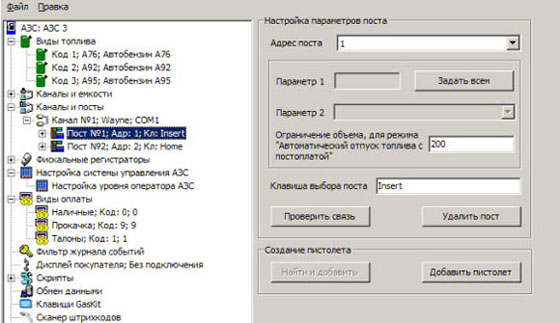

Для параметров поста:

• Адрес поста ТРК. Адреса должны соответствовать заданным параметрам при программировании ТРК.

Для ТРК Dresser Wayne "Параметр1", "Параметр2" не используются.
