Подключение механических ТРК через пульт САПСАН 2.2
Версия прошивки 2.14

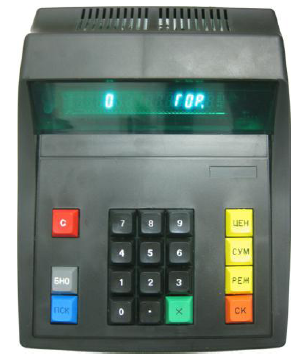

Особенности пультов САПСАН 2.2
Минимальная доза отпуска = 2 (два) литра.
Максимальная цена за литр продукта = 9999 ед.
Максимальная величина дозы отпуска = 999 литров.
Максимальное число ТРК на одном канале управления = 15.
Программирование пультов САПСАН 2.2
Внимание: Использование пультов в качестве контроллеров управления ТРК накладывает
ограничения на возможности системы управления. Для максимальной совместимости с СУ
GasKit должны быть проконтролированы и при необходимости изменены некоторые параметры работы пультов САПСАН 2.2.
Вход в режим программирования
Перед проведением программирования контроллер должен находиться в режиме ввода дозы.
0 ГОР или ДЕН 0
Для изменения режима используется клавиша РЕЖ.
После нажатия клавиши [С] на табло САПСАН будет отображено:
Во время индикации нажать любую функциональную
клавишу: [ЦЕН], [СУМ], [РЕЖ], [СК], [ПСК],
[БНО] или [Х]. На табло индицируется приглашение к вводу пароля:
Ввести пароль (по умолчанию 123456) с помощью цифровых клавиш.
Подтвердить ввод клавишей [Х].
Изменение режима работы и адреса пульта САПСАН
Для изменения параметров данной функции необходимо
нажать клавишу [С]. На табло САПСАН будет отображено САПСАН 2.2. Во время индикации нажать
функциональную клавишу [СУМ]. Контроллер перейдет в режим изменения вида топлива и номера (адреса) ТРК.
*ХХХХХХХ; Н YY
В левой части дисплея будет отображен тип топлива. Адрес контроллера отображен в
правой части индикатора. Для изменения типа топлива используется клавиша [ПСК]. Для изменения
адреса необходимо сбросить текущее значение нажатием клавиши [СК], а затем набрать требуемый адрес при помощи цифровых клавиш.
Подтверждение ввода осуществляется клавишей [Х]. Для выхода из режима необходимо нажать клавишу [СУМ].
Программирование алгоритма работы и скорости обмена данными с системой управления
Для сопряжения параметров обмена данными необходимо установить соответствующие параметры
протокола и скорости обмена данными для каналов управления системы.
Для изменения параметров контроллера САПСАН необходимо нажать клавишу [С]. На табло
САПСАН будет отображено САПСАН 2.2. Во время индикации нажать функциональную клавишу [Х].
Контроллер перейдет в режим изменения типа протокола и скорости обмена данными.
*ХХХХ УРК YYYY
В левом поле указан алгоритм работы, в правом поле - скорость обмена данными.
Переключение алгоритма работы производится последовательным нажатием
клавиши [ПСК]. Для корректной работы в системе GasKit необходимо задать параметр УН.ПР. (универсальный протокол активной ККМ).
Выбор скорости обмена данными производится клавишей [.]. Возможен выбор 2400, 4800 или 9600 bps.
Рекомендуемая скорость обмена данными - 9600 bps.
Подключение ТРК с использованием пультов "САПСАН"
Подключение контроллера осуществляется к порту RS-232 компьютера. К каждому COM-порту (каналу)
можно подключить один или несколько пультов.

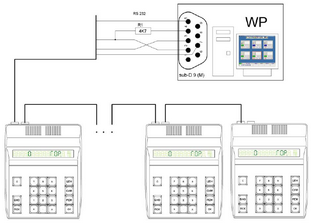

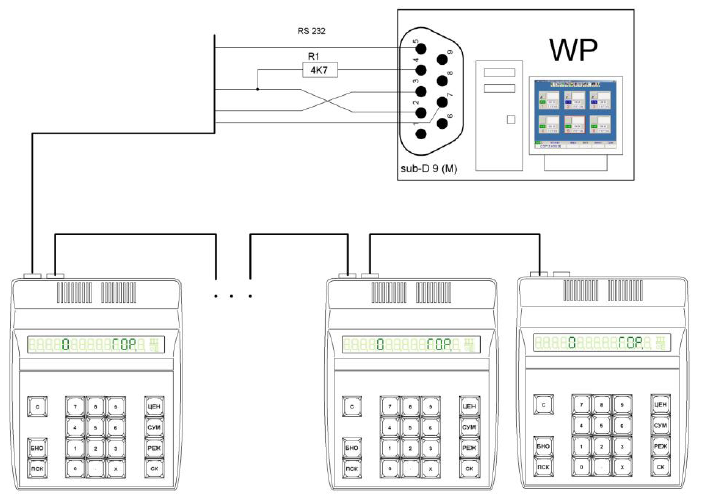

Для подключения пультов к COM-порту компьютера необходимо использовать специальный кабель. Такой
кабель приобретается отдельно у производителя пультов САПСАН. В некоторых случаях может быть использован
кабель, собранный по приведенной схеме.
Внимание: Такой кабель не гарантирует стабильной работы системы с пультами.
Возможны проблемы при подключении большого количества пультов к одному каналу управления.

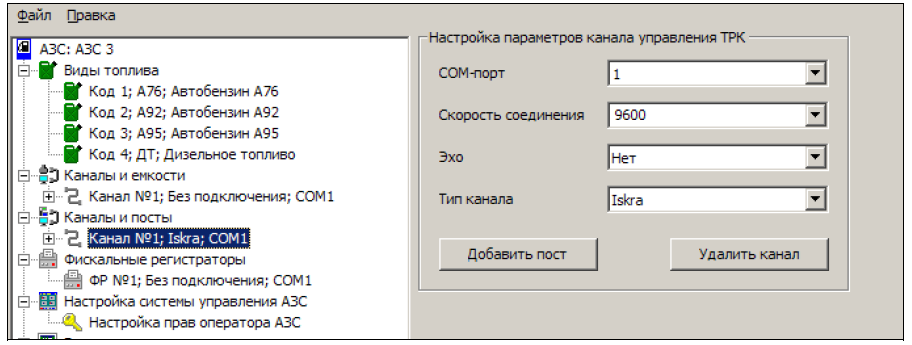

Настройка системы управления GasKit
При настройке системы GasKit необходимо задать следующие параметры:
- Для каналов управления ТРК:
- Номер COM-порта, к которому подключен канал управления.
- Рекомендуемая скорость соединения с ТРК – 9600.
- Эхо отсутствует.
- Тип создаваемого канала "Iskra".

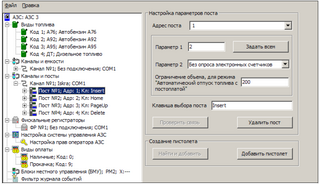

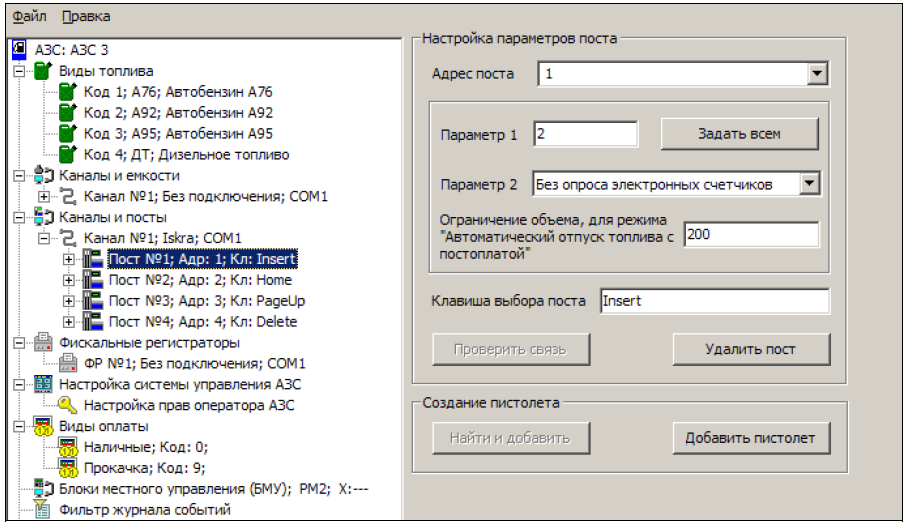

- Для параметров поста:
- Значению адреса поста соответствует номеру колонки (пульта).
Параметры имеют следующее назначение:
- Параметр 1 - 2
- Параметр 2 - Не используется.
