Подключение ГНК Nuovo Pignone через ТОПАЗ 119-15М1

Управление ГНК Nuovo Pignone может осуществляться от компьютерной системы управления с помощью блока сопряжения ТОПАЗ 119-15М1. Каждый такой блок может управлять 48 рукавами.

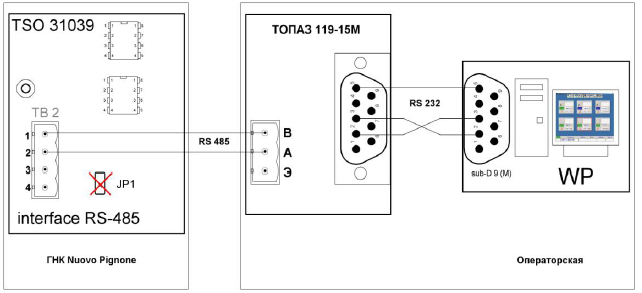

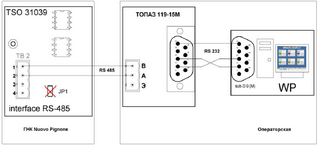

Подключение ТОПАЗ 119-15М1 к ГНК Nuovo Pignone DPC 050 LE

Внимание: Для подключения электроники ГНК Nuovo Pignone к системе управления необходимо наличие интерфейсной платы TSO 31039 (RS-485) в комплекте электроники ГНК.

Блок сопряжения ТОПАЗ 119-15М1 устанавливается в операторской и подключается к компьютеру по интерфейсу RS-232.

Дополнительную информацию можно получить в документации к блоку ТОПАЗ 119-15М1.

Подключение между ГНК Nuovo Pignone и ТОПАЗ 119-15М1 производится по интерфейсу RS-485.

Интерфейсный кабель RS-485 подключается к разъему ТВ 2 платы TSO 31039, на контакты 1(+) и 2(-).

Внимание: На интерфейсных платах TSO 31039 необходимо удалить перемычки JP1, чтобы отключить согласующие резисторы линии.

Подготовка контроллера ГНК Nuovo Pignone

Для возможности работы от системы управления необходимо отключить блокировки контроллера Nuovo Pignone и активировать интерфейсный режим работы.

Для этого:

• Отключить электропитание электроники от сети питания.
• Рычаг "пуск колонки" установить в выключенное состояние.
• Удалить перемычку между 1 и 2 контактами на разъеме ТВ3 электронного блока Nuovo Pignone (COMPUTER HEAD).
• Установить перемычку между контактами 5 и 7 на разъеме ТВ4.
• Включить питание электронного отсчетного устройства.







Внимание: После удаления перемычки между контактами 1 и 2 разъема ТВ3 возможно появление сообщения об ошибке колонки Е608 (ошибка уровня продукта). Для устранения этой ошибки необходимо изменить защищенный параметр P16. Этому параметру необходимо присвоить значение 03 (разрешение на отпуск топлива). Для доступа к защищенным параметрам смотрите документацию ГНК.

Программирование параметров ГНК для работы от компьютерной системы управления GasKit

Для входа в режим программирования и изменения параметров ГНК используется сервисная клавиатура колонки.

Для входа в режим программирования:

• Выключить электронный блок.
• Удерживая нажатыми кнопки Р1 и Р2, включить питание электронного блока.

На дисплее цены должно появиться сообщение Р1 (Первый пункт меню настроек)

• Для перемещения по пунктам меню используется кнопка Р1.
• Для входа в меню - клавиша Р2.
• Для циклического изменения параметра - Р1.
• Сохранение параметра - Р2.

Далее необходимо задать следующие параметры для функций:

• Р02 (режим работы ГНК) требуемое значение = Aut (Автоматический режим).
• Р06 (адрес ГНК) возможные значения от 01 до 30.
• Р12 (скорость передачи данных) требуемое значение для ТОПАЗ = 9600.

После 10 - 30 секунд бездействия ГНК автоматически выйдет из режима настройки.

Настройка блока сопряжения ТОПАЗ 119-15М1

Настройка блоков производится через компьютер с помощью программы настройки Nastr11915.exe (разработчик "Топаз")(стандартный путь D:\Util\Topaz119).

Основной задачей настройки блока является правильное присвоение адресов и режимов работы рукавов.

Внимание: Недопустимо использование одинаковых адресов для разных постов и пистолетов в пределах одного канала управления ТРК. При проведении программирования блока необходимо обеспечить подключение только одного устройства к интерфейсу управления, все остальные блоки нужно временно отключить.

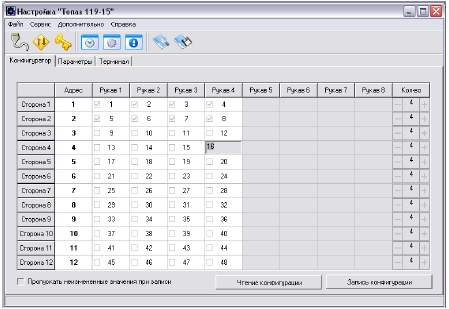

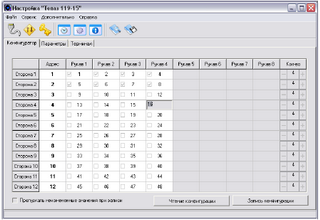

Порядок работы с программой настройки:

1. Открыть COM-порт.
2. На вкладке "Конфигуратор" нажать клавишу "Чтение конфигурации".


3. Задать необходимые параметры конфигурации.
4. Сохранить конфигурацию нажатием кнопки "Запись конфигурации". Для записи параметров ввести пароль (по умолчанию – 1234).
5. Далее на вкладке "Параметры" задать требуемые значения и сохранить нажатием кнопки "Записать все".

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

1. Для каналов управления ТРК:
   • Номер COM-порта, к которому подключен канал управления.
   • Скорость соединения с ТРК – 9600.
   • Эхо отсутствует.
   • Тип создаваемого канала "Iskra".


2. Для параметров поста:
   • Параметр 1 – определяет версию протокола Искра в блоке сопряжения:
     • 0 – версия 1.72;
     • 1 – версия 1.8
   • Параметр 2 – определяет, поддерживает ли ТРК опрос электронных счетчиков. Зависит от версии программного обеспечения ТРК. Может принимать одно из следующих значений:
     • С опросом электронных счетчиков – ТРК поддерживает опрос электронных счетчиков.
     • Без опроса электронных счетчиков – ТРК не поддерживает опрос электронных счетчиков.
