Подключение ТРК НАРА 28 и ТРК НАРА 4000 с ОУ ЭЦТ 2-16

Особенности ЭЦТ 2-16

Минимальная доза отпуска два литра.
Максимальная цена за литр продукта = 99.99 ед.
Максимальная доза отпуска = 9999.99 литров.

Индикация ошибок ЭЦТ 2-16

Диагностическое сообщение "Е-10" (код ошибки) при отсутствии связи с системой управления.

Программирование параметров ОУ ЭЦТ 2-16

Внимание: Для изменения параметров ОУ ЭЦТ 2-16.01 используется 3-х кнопочный пульт самой ТРК. При программировании параметров все пистолеты колонки должны быть повешены.

Для входа в режим программирования необходимо нажать клавишу "3", а затем два раза нажать клавишу "2". На индикаторах ТРК будет отображен первый пункт меню.

	— Порядковый номер пункта меню
	— Код значения параметра
	— Версия программного обеспечения (прошивки).

Для перемещения по пунктам меню и изменения кодов значения параметров используются клавиши кнопочного поста:

"01" - Изменение кода значения параметра в выбранном разряде.
"02" - Переход к следующему пункту меню.
"03" - Выбор изменяемого разряда кода значения параметра.

Для выхода из режима программирования необходимо снять и снова повесить пистолет ТРК или отключить на несколько секунд и вновь включить питание электроники колонки.

Параметр "П-05": режим работы (интерфейс/импульсный протокол) для первого канала ТРК

Функция позволяет изменить режим работы колонки. ТРК может работать в двух режимах:

"00" - Управление осуществляется по интерфейсу RS-485.
"01" - Управление ТРК осуществляется по импульсному протоколу.

Для подключения ТРК "НАРА" к системе управления АЗС GasKit необходимо установить "П-05" = 00.

Параметр "П-06": режим работы (интерфейс/импульсный протокол) для второго канала ТРК

Функция позволяет изменить режим работы колонки. ТРК может работать в двух режимах:

"00" - Управление осуществляется по интерфейсу RS-485.
"01" - Управление ТРК осуществляется по импульсному протоколу.

Для подключения ТРК "НАРА" к системе управления АЗС GasKit необходимо установить "П-06" = 00.

Параметр "П-07": скорость обмена данными в режиме работы по интерфейсу

Электроника ЭЦТ 2-16 может работать на скорости 9600 бит/с или 4800 бит/с.

"00" - 9600 бит/с
"01" - 4800 бит/с

Рекомендуемое значение "П-07" = 00.

Параметр "П-08": сетевой номер первого пистолета

При помощи функции необходимо установить адрес первого пистолета ТРК для работы в составе системы управления. Диапазон значений от 01 до 45.

Параметр "П-09": сетевой номер второго пистолета

При помощи функции необходимо установить адрес второго пистолета ТРК для работы в составе системы управления. Диапазон значений от 01 до 45.

Внимание: Недопустимо использование одинаковых адресов для разных пистолетов в пределах одной колонки и одного канала управления ТРК.

Параметр "П-11": время отключения насоса при работе без импульсов

Функция позволяет установить момент аварийного отключения ТРК в случае работы на закрытый кран. Диапазон регулировки от 30 сек. до 180 сек.

"00" - 30 сек.
"01" - 60 сек.
"02" - 120 сек.
"03" - 180 сек.

Если при включенном насосе в течение заданного времени не будет принято ни одного импульса, насос автоматически отключится.

Параметр "П-14": конфигурация ТРК

Функция позволяет настроить конфигурацию ТРК в соответствии расположению и количеству пистолетов. Может принимать значения равные "00" или "01".

"00" - Соответствует 2-м постам по одному пистолету.
"01" - Соответствует одному посту с 2-мя пистолетами.

Параметр "П-15": режим индикации положения пистолета

"01" - Включена индикация состояния пистолета.
"00" - Индикация отключена.

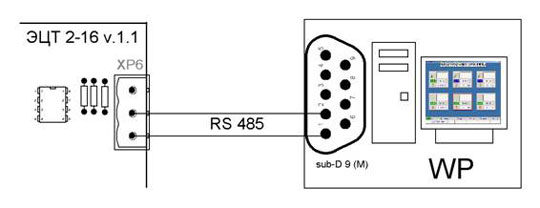

Подключение ТРК НАРА с ОУ ЭЦТ 2-16 к системе GasKit

Настройка системы GasKit для работы с ТРК "Нара" с ОУ ЭЦТ 2-16

При настройке системы GasKit необходимо задать следующие параметры:

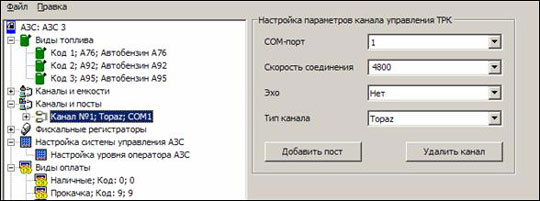

1. Для каналов управления ТРК:

Номер COM-порта, к которому подключен канал управления.

• Скорость соединения с ТРК - 9600 или 4800.
• Эхо отсутствует.
• Тип создаваемого канала "Topaz".

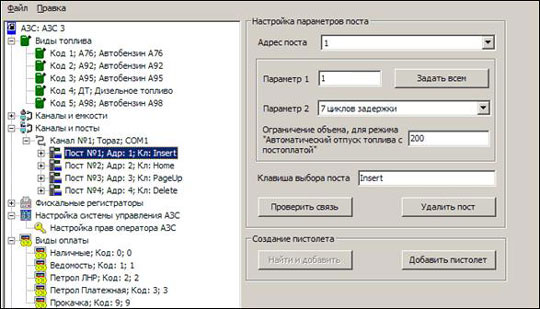

2. Для параметров поста:

• Значению адреса поста присваивается адрес первого пистолета поста ТРК.

Параметры имеют следующее назначение:

• Параметр 1 - 1.
• Параметр 2 - определяет количество циклов задержки при получении окончательных данных заправки. Зависит от типа ТРК и может иметь значения от 3 и выше. При заниженном значении этого параметра окончательный объем, отображаемый в системе управления, может быть меньше, чем тот, который отображается на дисплее ТРК. При завышенном значении этого параметра завершение заправки в системе управления будет происходить с задержкой.
