Подключение ТРК AUTOTANK (Ascomm, RS-485)

Подготовка электроники ТРК

Для корректной работы электроники перед изменением настроек электроники ТРК рекомендуется произвести сброс настроек (MANUAL RESET).

Внимание: Перед проведением процедуры MANUAL RESET (Ручной сброс) необходимо отключить электропитание электроники ТРК.

Для выполнения сброса (обнуления) требуется:

1. Отключить электропитание электроники ТРК.

2. Кратковременно (1-2 секунды) переставить джампер J7 в правое положение.

3. Вернуть джампер в положение NORMAL (левое).

При работе ТРК AUTOTANK с протоколом Ascomm используется интерфейс RS 485.

Настройка ТРК AUTOTANK

Последовательность действий:

1. Установить интерфейсную плату Interface 9052, или Interface 9083, или другую поддерживающую работу по интерфейсу RS 485.

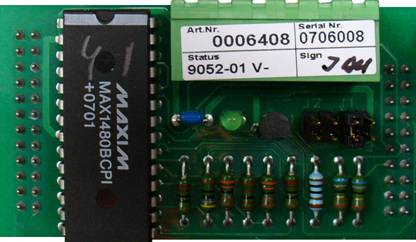

2. Проверить положение джамперов J1/1 и J1/2 на плате Interface9052. Джампер J1/1 должен быть замкнут, J1/2 - разомкнут.

3. Проверить положение джамперов J2, J3 и J7 на плате Interface 2818. Джамперы J2, J3 должны находиться в правом, а джампер J7 в левом положениях.

4. Проверить наличие элементов U15, U16 (оптопары) на плате Interface 2818. Оптопары U15, U16 должны отсутствовать.

5. Проверить наличие элемента U3 (ПЗУ) с предустановленным протоколом Ascomm.

6. Задать необходимую скорость обмена с компьютером системы управления АЗС (Setup baud rate). Скорость обмена устанавливается при помощи джампера J4.

Соответствие положений джампера J4 скоростям обмена.

Положение джампера	Скорость обмена, bps
1	300
2	600
3	1200
4	2400
5	4800
6	9600

7. Включить электропитание электроники ТРК. На индикаторах (дисплеях) ТРК в области "ЦЕНА" будет отображен код ошибки "50 F.AIL" (Unit prices missing).

Пример отображения кода ошибки 50 на дисплее ТРК в результате сброса параметров

Программирование параметров работы ТРК AUTOTANK

Внимание: Для изменения параметров ТРК AUTOTANK необходим сервисный пульт.

Для переключения в режим настройки (сервисный) необходимо перевести переключатель "S1", расположенными в нижней части интерфейсной платы Interface 9102В, из положения USE в положение Service.

Для переключения между сторонами ТРК используется переключатель "S2", расположенный рядом с "S1". Переключатель имеет два положения "А" и "В" соответствующие сторонам (постам) ТРК.

Важно: При проведении операций программирования все пистолеты на обеих сторонах ТРК должны быть повешены.

1. Присвоение адресов постам ТРК (Dispenser number in control systems). Для осуществления связи между ТРК и системой управления GasKit каждому посту должны быть присвоены уникальные адреса (от 1 до 255).
Для присвоения адреса посту необходимо переставить переключатель "S2" в положение соответствующее стороне (посту), для которой задается параметр, и последовательно набрать на сервисной клавиатуре клавиши "Н", "Е", "5" и присваиваемый адрес. Задаваемый адрес будет отображаться на индикаторе (дисплее) ТРК в области "ЦЕНА". По окончании ввода адреса поста необходимо подтвердить ввод параметра нажатием клавиши "=" сервисного пульта. Для отображения текущего адреса поста необходимо набрать "Н", "Е", "5". Для выхода из режима без изменений нажать "=".

2. Установка параметра "Цена" с помощью сервисной клавиатуры. (Unit price, grade …).
Цены задаются для каждого пистолета на обеих сторонах.
Пример задания цен на стороне А (переключатель "S2" в положении "А"):

Для первого пистолета: "А1", цена, "="
Для второго пистолета: "А2", цена, "="
Для третьего пистолета: "А3", цена, "="
Для четвертого пистолета: "А1", "Е", цена, "="
Для пятого пистолета: "А2", "Е", цена, "="

Аналогично задаются цены для второй стороны (переключатель "S2" в положении "В")

3. Установка десятичного знака (Decimal point setting)
Данный параметр задает количество отображаемых знаков после десятичной точки параметра "Цена" (положение десятичной точки). Для изменения параметра необходимо последовательно нажать клавиши "Н", "Е", "1" и для перемещения точки нажимать "0" или "1". Нажатием клавиши "0" точка перемещается влево (количество знаков после точки увеличивается), а нажатием "1" вправо (количество знаков после точки уменьшается) соответственно. Для записи значения необходимо нажать "=".

Важно: После окончания программирования параметров электроники нужно перевести переключать "S1" в положение USE.

Подключение ТРК AUTOTANK к системе GasKit

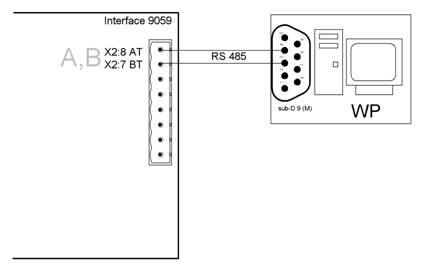

Подключение сигнального кабеля к колонке осуществляется к разъему Х2 платы Interface 9059 (D1723-01 control and data communication). Используются 7(АТ) и 8(ВТ) контакты разъема, где 7 - "+", 8 - "-".

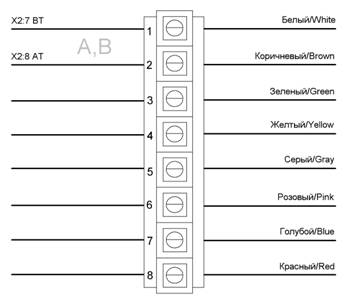

Пример подключения сигнального кабеля на стороне колонок в соединительной коробке (ТРК NordicLane):

Пример подключения ТРК AUTOTANK к плате CP-132 (2 х RS 485):

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

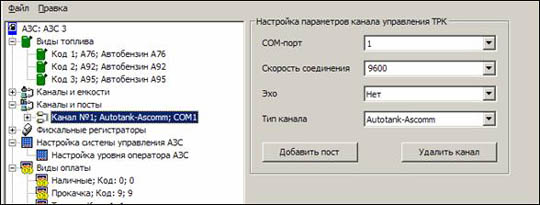

1. Для каналов управления ТРК:

• Номер COM-порта, к которому подключена ТРК (группа ТРК).
• Скорость соединения с ТРК (min 2400, max 9600). Рекомендуемая скорость 9600. Зависит от положения джампера J4 на интерфейсной плате Interface 2818.
• Эхо отсутствует.
• Тип создаваемого канала "Autotank-Ascomm".

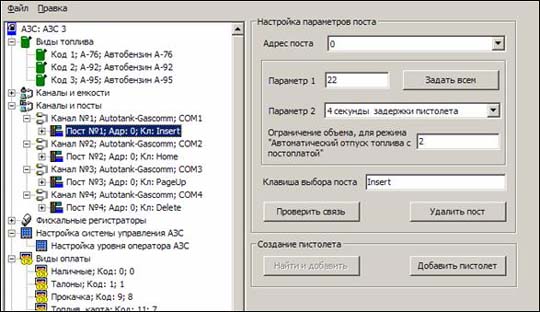

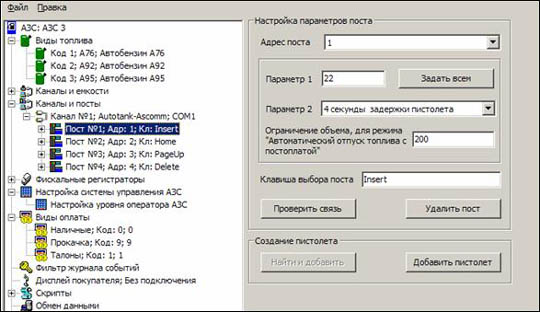

2. Для параметров поста:

• Адрес поста ТРК. Адреса должны соответствовать заданным параметрам при программировании ТРК.

Для ТРК AUTOTANK параметры имеют следующее назначение:

• Параметр 1 - определяет формат денежных значений в протоколе управления ТРК. Число состоит из двух цифр:
  • Первая цифра определяет количество дробных знаков в цене за литр. Может принимать значения от 2 до 4.
  • Вторая цифра определяет количество дробных знаков в окончательной сумме заправки. Может принимать значения от 0 до 3.

  Рекомендуемое значение для поля «Параметр 1»: 22.

• Параметр 2 - определяет длительность периода пустых ответов, когда пистолет считается повешенным. В протоколе ТРК AUTOTANK не предусмотрен сигнал, подающийся при вешении пистолета. Понять, что пистолет повешен, можно только косвенно по тому, что повешенный пистолет посылает только пустые сообщения.
  Параметр задает целое количество секунд этого периода от 1 и выше.
  Рекомендуемое значение для поля «Параметр 2»: 4.
  Заниженное значение параметра приводит к тому, что снятие пистолета на ТРК неправильно отображается на дисплее системы управления (снят - повешен - снят).
  Завышенное значение приводит к большой задержке отображения снятого пистолета на дисплее системы управления.
